Anschluss über TEKKO TN 1
TEKKO TN 1 stellt eine RS485 Schnittstelle zur Verfügung, welche über das LAN Netzwerk gesteuert werden kann.

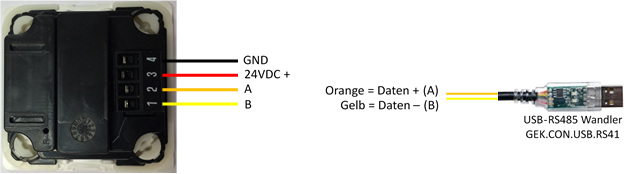

Es kann entweder der USB auf RS485 Konverter oder der integrierte Anschluss am TEKKO TN 1 für RS485 verwendet werden.
Die externe 24VDC Versorgungsspannung des Fingerprint Lesers muss korrekt angeschlossen werden. Bei fälschlicher Anbindung an die RS485 Schnittstelle wird diese beschädigt.

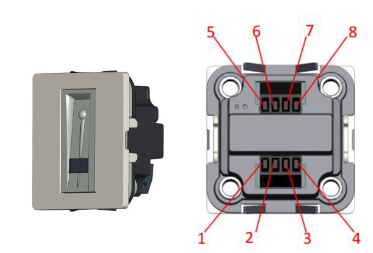

clamb # | description |
|---|---|
1 | RS485-B (RS232 rx) |
2 | RS485-A (RS232 tx) |
3 | AC1 |
4 | AC2 |
5 | Relais NO (potential free) |
6 | Relais NO (potential free) |
7 | Input (RS232 GND) |
8 | Input |
switch | bus termination |
|---|---|
on | fail safe termination |
off | no termination |
switch | bus termination |
|---|---|
on | fail safe termination |
off | no termination |

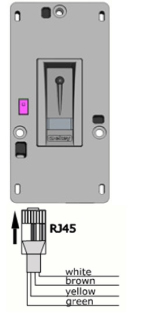

color | description |
|---|---|
white | DC + |
brown | DC - |
yellow | converter USB 2 (RS485-A) |
green | converter USB 1 (RS485-B) |
