Anschluss
Das GSM-Modul wird über RS232 an TEKKO angeschlossen. zB über einen USB/4xRS232-Wandler.
Weiters kann das GSM-Modul auch an ein TA 8 D/A Modul über die AUX-Schnittstelle angeschlossen werden.

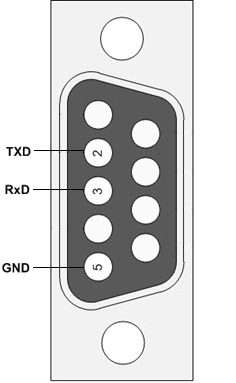

TEKKO TA AUX2 | RS232 Pins |
|---|---|
RS232 GND | 5 |
RS232 RXD | 2 |
RS232 TXD | 3 |
Hinweis
Stellen Sie sicher, dass Sie bei der Verwendung des GSM Modul MC35i eine Brücke zwischen den Pin 7+8 besteht.
