Anschluss

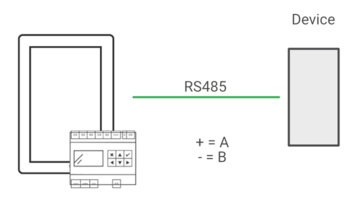

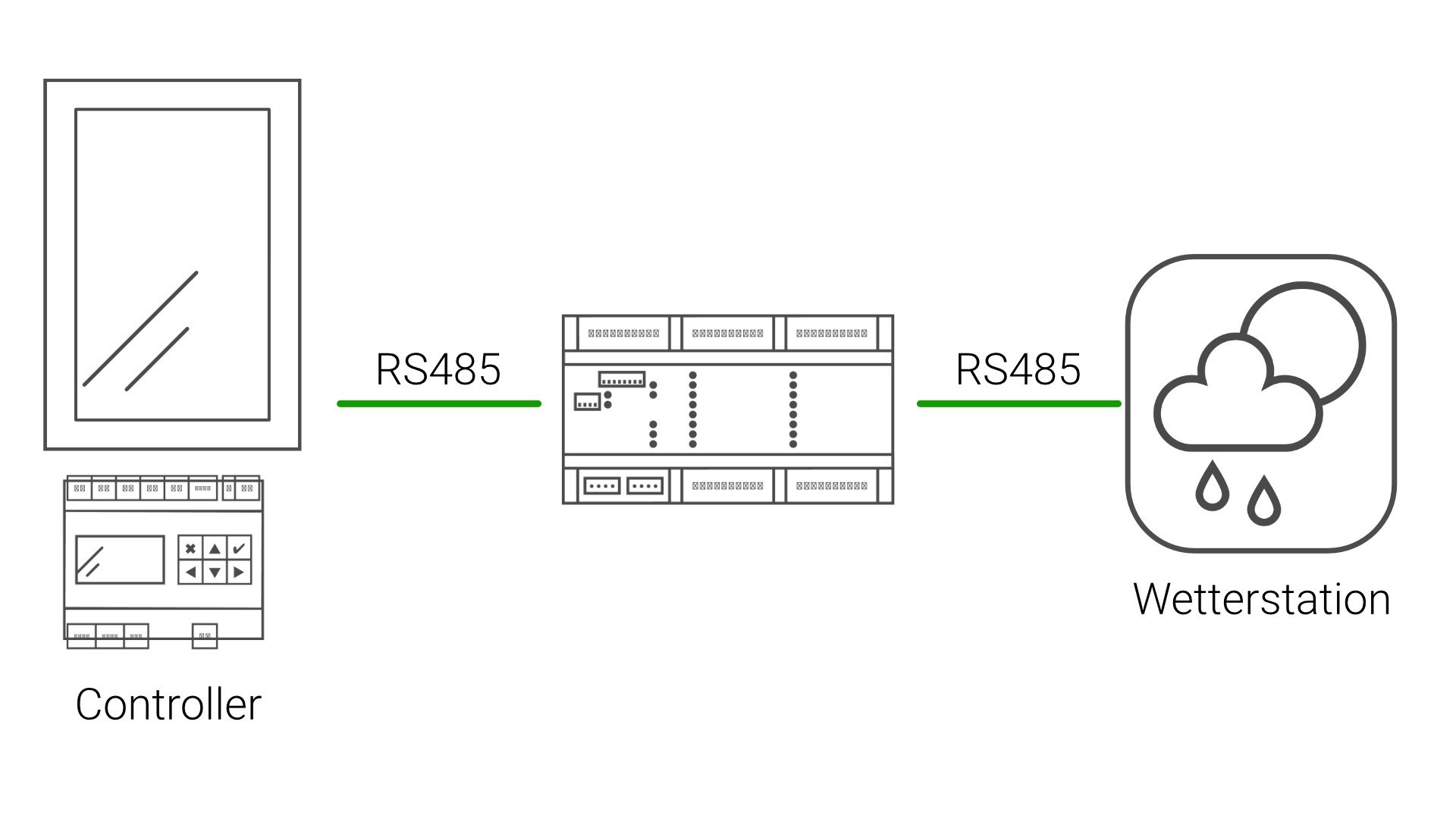

Die Wetterstation wird standardmäßig an eine RS485-Schnittstelle an den Controller oder TEKKO TN 1 angeschlossen. Es gibt auch weitere Möglichkeiten die Wetterstation anzuschließen:
- COM-Port Gebäuderegler/NODE
- AUX-Anschlüsse TA 8 D/A oder TA 16D
- USB/RS485 Wandler
- Wandler RS232 / RS485
Bitte verwenden Sie für die Verbindung der Wetterstation mit dem Controller bzw. TA-Modul ein geschirmtes J-Y(St)Y 2x2x0,8 Kabel.
Thies Climasensor D
Anschluss über COM-Port / AUX-Anschluss
Wetterstation Pins | COM-Port |
|---|---|
1 / weiß | +24VDC |
10 / braun | GND |
11 / gelb weiß | RxTx- |
14 / orange weiß | RxTx+ |
Anschluss über TEKKO TN 1
Wetterstation Pins | TEKKO TN 1 |
|---|---|
1 / weiß | +24VDC (extern) |
10 / braun | GND (extern) |
11 / gelb weiß | B / gelb |
14 / orange weiß | A / weiß |

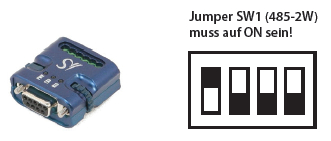

Anschluss über Schnittstellenwandler RS232/RS485
Wetterstation Pins | Schnittstellenwandler RS232/RS485 |
|---|---|
1 / weiß | +24VDC (extern) |
14 / orange weiß | TRX+ |
13 / gelb weiß | TRX- |
2 / braun | GND (extern) |
