Beispiel: Erweiterung mit TA-Module

Mit dem TEKKO TN 1 können die TA-Module über das TCP/IP-Netzwerk in das TEKKO OS integriert werden. Der TEKKO TN 1 ist für die DIN-Schienenmontage / REG-Einbau geeignet.

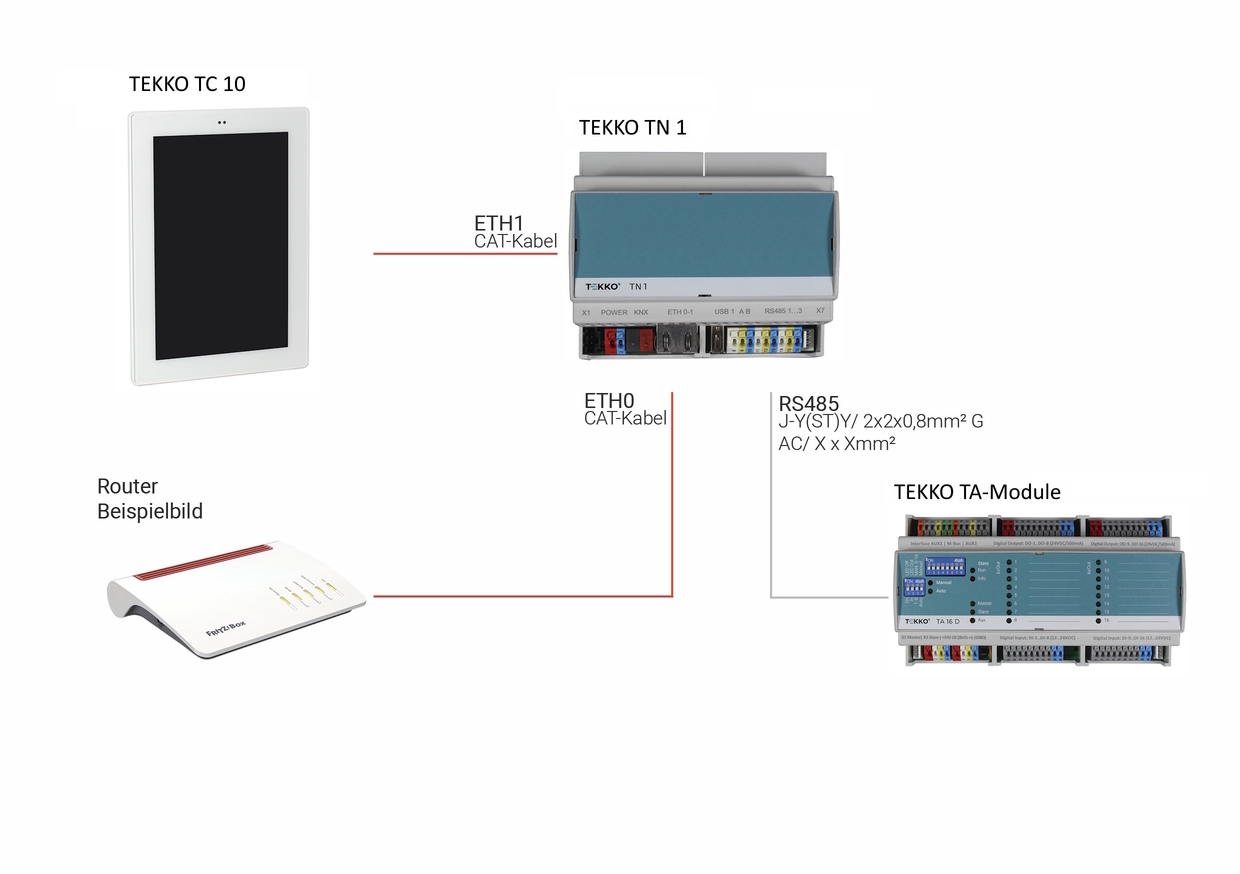

Der Contoroller wird über dem Zusatznetzwerkanschluss (ETH1) mit dem TEKKO TN 1 verbunden. Damit dieser Verbund auch mit dem Internet verbunden ist, wird der Hauptnetzwerkanschluss (ETH0) des TEKKO TN 1 mit dem Router verbunden.

Die TA-Module werden direkt am TN 1 an einem COM-Port (RS485) angeschlossen. Die TA-Station besteht aus einem Master-Modul (TA 16D oder TA 8 D/A), an welchem weitere 15 TA-Module angeschlossen werden können.
