TA 8L - IO-Modul

TA 8L | 8DI | 8DO | REG 6 TE | Modbus RTU

Art.: 802010012

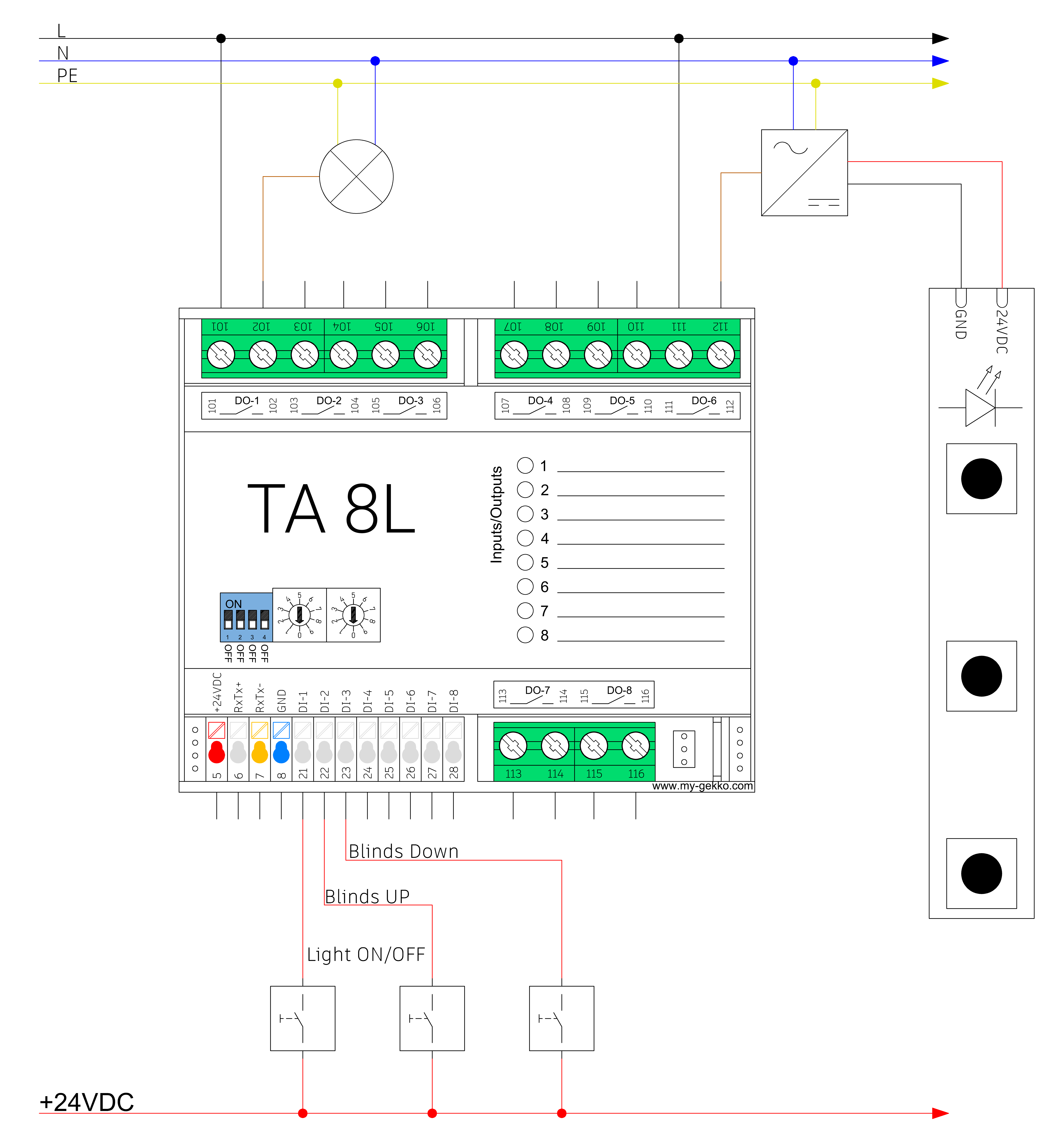

Multifunktionsmodul mit 8 digitalen Eingängen und 8 digitalen Ausgängen mit 16A Schaltleistung. Zum Steuern von Jalousien, sowie zum Schalten von LED-Leuchten. Die Aktoren können als Master oder Slave in eine RS485 Buslinie eingebunden werden. Die Kommunikation erfolgt über Modbus RTU. Reiheneinbau auf DIN-Schiene, 6 TE.

Merkmale

  • Selektierschalter zur Konfiguration von Baudrate, Adressvorwahl, Master oder Slave Nominierung und diverse moduleigene Eigenschaften
  • Selektierschalter für verschiedene Betriebsarten
    • Optionaler Handbetrieb zur manuellen Steuerung der Ein-/Ausgänge parallel zum Bus-Betrieb
    • Optionale Verriegelung der Ausgänge für beispielsweise Jalousiesteuerung
    • Möglichkeit zum Mischbetrieb: z.B. als Schaltaktor 4fach und Jalousieaktor 2fach
    • Notbetrieb bei Bus-Timeout zur manuellen Steuerung der Ein-/Ausgänge
  • Beschriftungsmöglichkeit und LED-Anzeige für Ein- und Ausgänge

Parameter

Wert

Gehäuse

Kunststoff

Farbe

Grau

Montage

Reiheneinbau auf DIN-Schiene

REG Aufbau Einheiten

6 TE

Abmessungen

B x H x T / 107 x 91 x 62mm

Gewicht

240g

Betriebstemperatur

-20 bis +50°C

Lagertemperatur

-20 bis +50°C

Spannungsversorgung

24VDC -25%/+30%

Luftfeuchtigkeit

max. 75% r.F., nicht kondensierend

Betriebsdauer

100% ED für Dauerbetrieb

Stromverbrauch

100 bis 250mA

Laststromversorgung

Externe Einspeisung 24VDC, Absicherung max. 5A

Digitaleingänge

8 x 24VDC (Schaltpunkt On > 9VDC / Schaltpunkt Off < 5VDC)

Digitalausgänge

8 x Relaisausgänge 16A / 230VAC (externe Absicherung max. 16A)

Schaltleistung AC

max. 4000VA

Betätigungszyklen

max. 50.000

Bemessungsstoßspannung

0,5kVAC

Leistung

PV bei 24VDC 3W

Schutzart

IP20

Verschmutzungsgrad

2

Schutzklasse

II

Wirkungsweise

Typ 1

Softwareklasse

A

EMV

CE gemäß 2004/108/EG

Zertifizierungen

EN55022, EN61000-3-2, EN61000-3-3, EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN60730-1

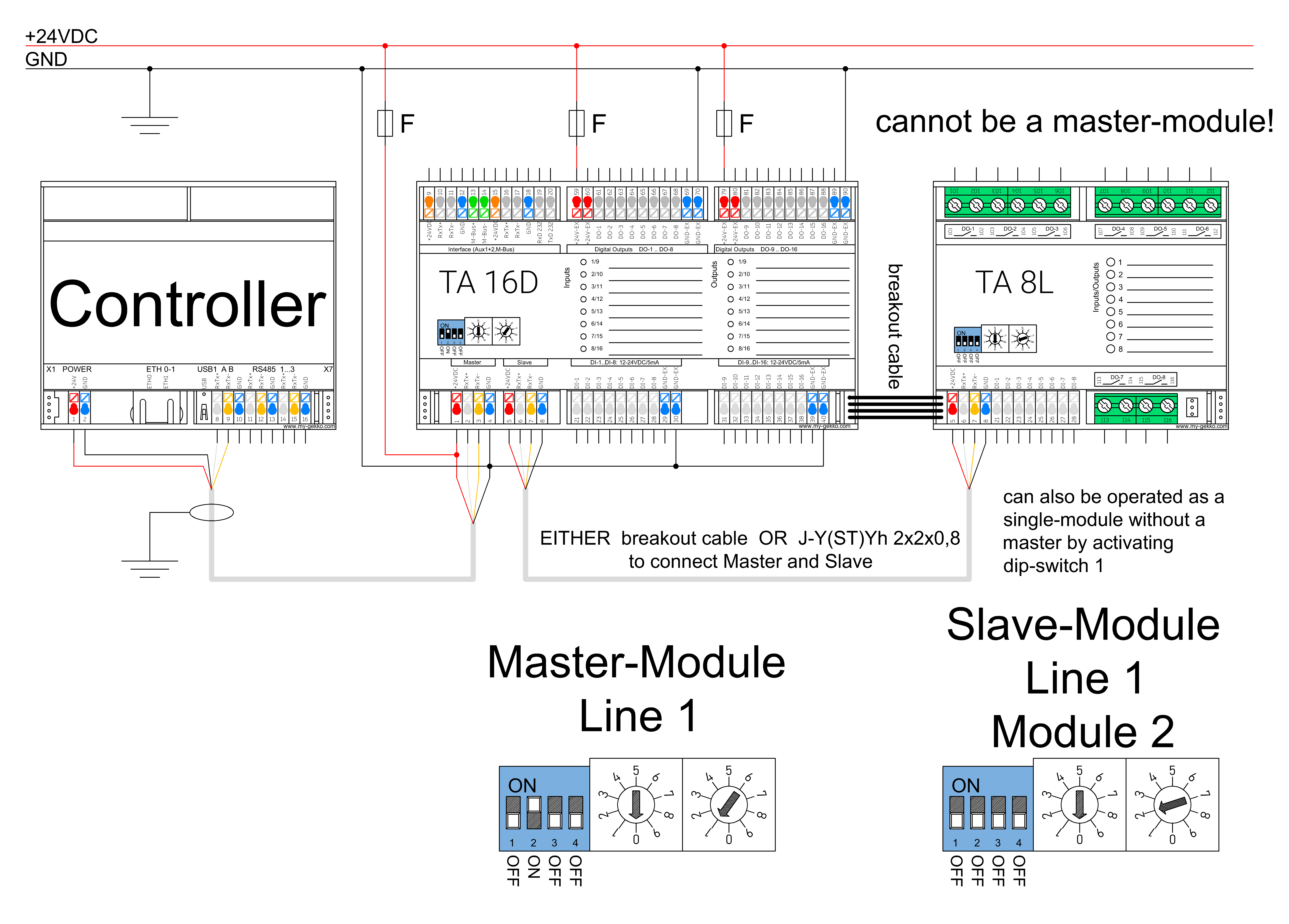

TA-IO-Station einrichten

  1. Als Konfigurator anmelden
  2. Die „Einstellungen“ öffnen
  3. In den IO-Stationen-Reiter (Pfeil-Symbol) wechseln
  4. Eine leere IO-Station auswählen
  5. Als Installationssystem „TEKKO TA“ wählen
  6. Bei „Linie“ die Nummer der Linie angeben, d.h. die Adresse des Master-Moduls der jeweiligen Linie
  7. Den verwendeten Anschluss auswählen (Bei TN muss die IP-Adresse auch angegeben werden)
  8. Mit „Konfiguration >“ die Geräteliste öffnen. Das Master-Modul wird hier schon als erstes Modul angezeigt.
  9. Mit „Scannen“ kann nach weiteren angeschlossenen Modulen gesucht werden. Diese werden der Liste als Vorschläge hinzugefügt.
  10. Das Speichern speichert die Konfiguration im TA Master. Sollte keine Verbindung bestehen, werden die lokalen Einstellungen gelöscht.
  11. Bei Modulen mit analogen Eingängen muss noch im Dialog bei „>>“ der gewünschte Typ ausgewählt werden
  12. Nun ist die TA-Linie korrekt konfiguriert und die Eingänge/Ausgänge können in den Systemen verwendet werden.
